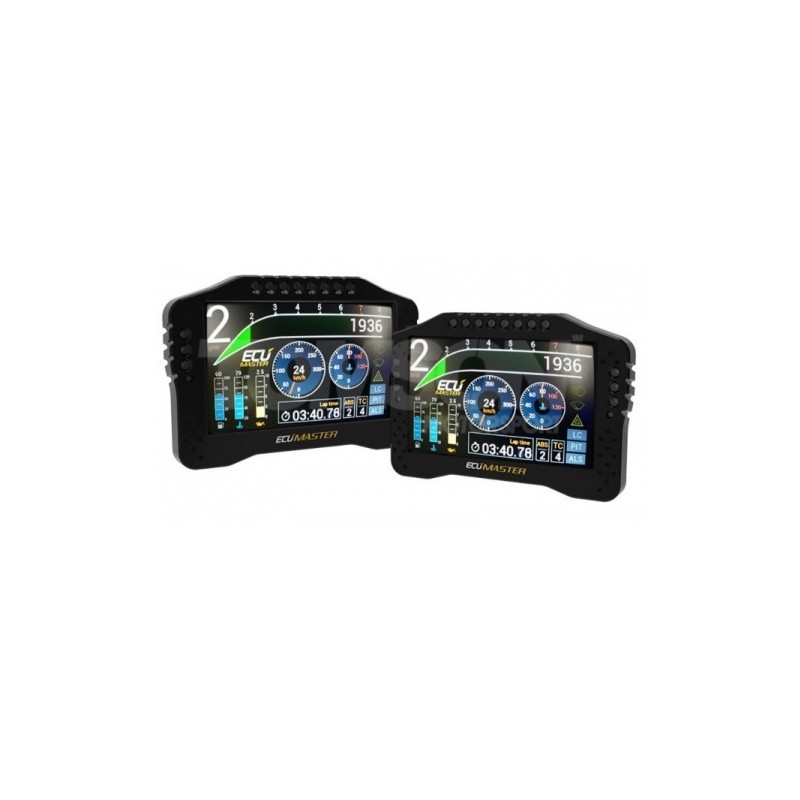

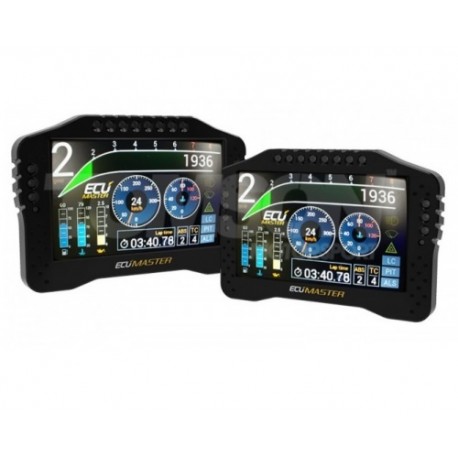

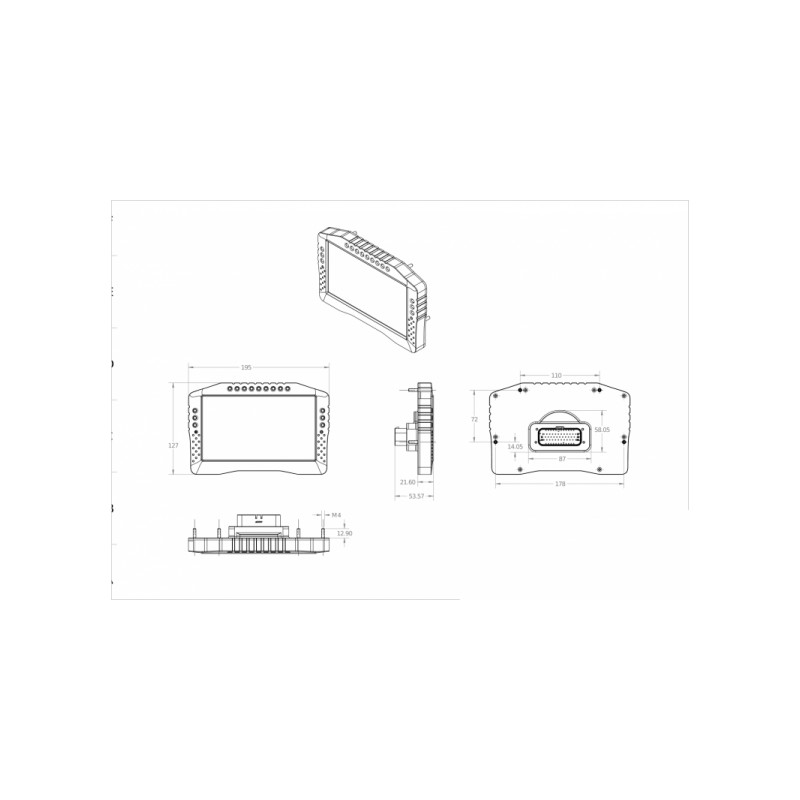

ECUMASTER Display ADU 5" - 7"

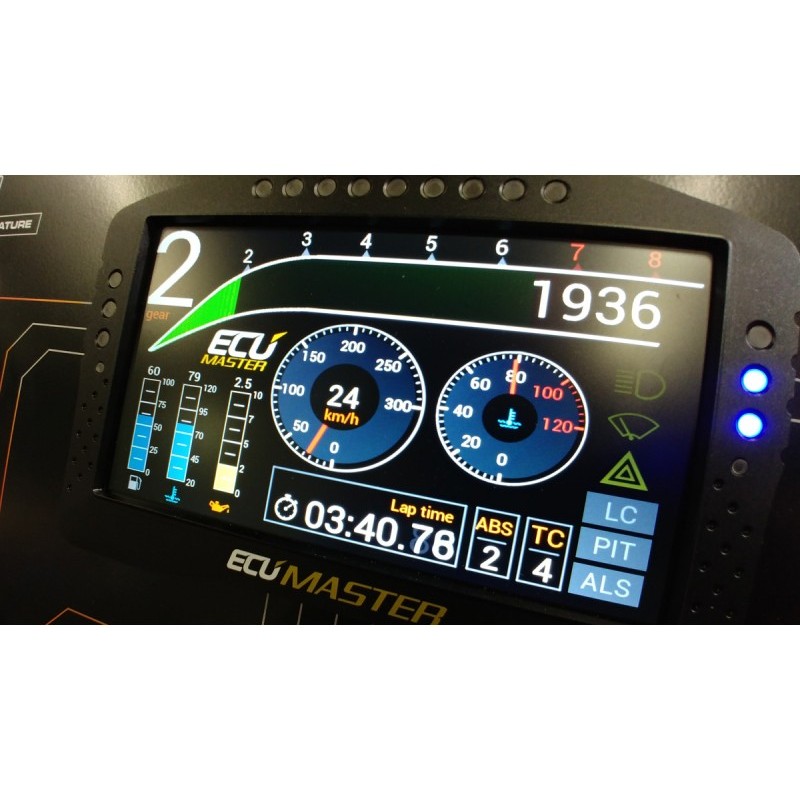

The ADU comes with multiple pre-configured pages, which can be customized by the end user to display data required at every race stage (e.g. practice, qualification, race, troubleshooting, etc.) and changed manually or automatically (based on an advanced conditions system). Each channel displayed on a page (gauges, icons, texts, etc.) can be easily modified using user-friendly, Windows based software. Our comprehensive overlay system facilitates a multiple page display for important data (e.g. low oil pressure, best lap, etc.) independently of the actual page displayed.

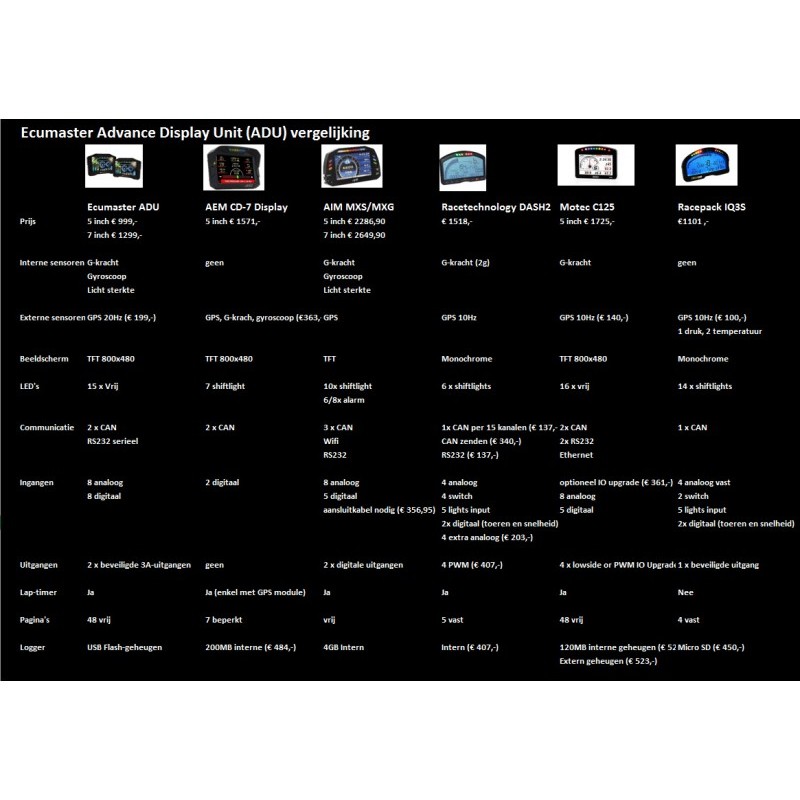

Specifications:

General:

Operating voltage:         6-22V, immunity to transients according to ISO 7637, with reverse polarity protection

CPU:                             32 bits, automotive, 90MIPS

Temperature range:       -30C to 80C

Enclosure:                     Anodized aluminium, CNC machined, IP61

Connector:                    Automotive 36-way AMP connector

5'' display:                    Antiglare TFT, 800x480, active area 108x64.8mm, luminance 600 cd/m2

7'' display:                    Antiglare TFT, 800x480, active area 154.08x85.92mm, luminance 500cd/m2

Alarms:                        15 x ultrabright RGB LEDs

Communication:

Can:                             2 x CAN 2.0B (250, 500, 1000 kbps) independent

Serial:                          RS232 (Rx, Tx)

USB:                            Yes, for data logging

Inputs:

Analogue:                     8 analogue inputs, 10 bits, 500Hz, software selectable pullups/pulldowns

Digital inputs:               8 inputs with user defined sensitivity

Outputs:

General purpose:           2 x protected 3A low side outputs

Other:

Accelerometer:              3 axis gyro and 3 axis acceleration

Light sensor:                 Built in for auto brightness

Temperature sensor:      Built in to trace device internal temperature

Real time clock:             Built in with battery backup

Features:

Lap timer:                     Lap timer with memory, predictive timing, triggered by a beacon or GPS

Customization:              48 available pages, user defined content, custom graphics allowed

Functions:                     Math channels + logical functions

Overlays:                      Yes, user defined

CAN stream:                 User defined, up to 48 input messages, predefined streams for popular ECUs

Logging:

Memory:                       USB Flash Memory

Rate:                            Up to 500Hz per channel

Real time clock:             Yes

Wir präsentieren die neue ECUMASTER Racing Dash Produktfamilie.
Unser spezifisches Ziel war es, eine vollständig anpassbare, funktionsreiche und hochwertige Lösung für professionelle Fahrer zu schaffen. Basierend auf ihren Anforderungen und Vorschlägen haben wir das perfekte Gerät entwickelt und hergestellt, um jeden Rennfahrer und sein Technikerteam zufrieden zu stellen.

Wir wissen, wie wichtig es ist, einen lesbaren und leicht konfigurierbaren Dash-Logger zu haben. Eine, die alle notwendigen Datenlesungen übersichtlich anzeigt und noch wichtiger alle wichtigen Alarme umfassend an den Fahrer übermittelt.

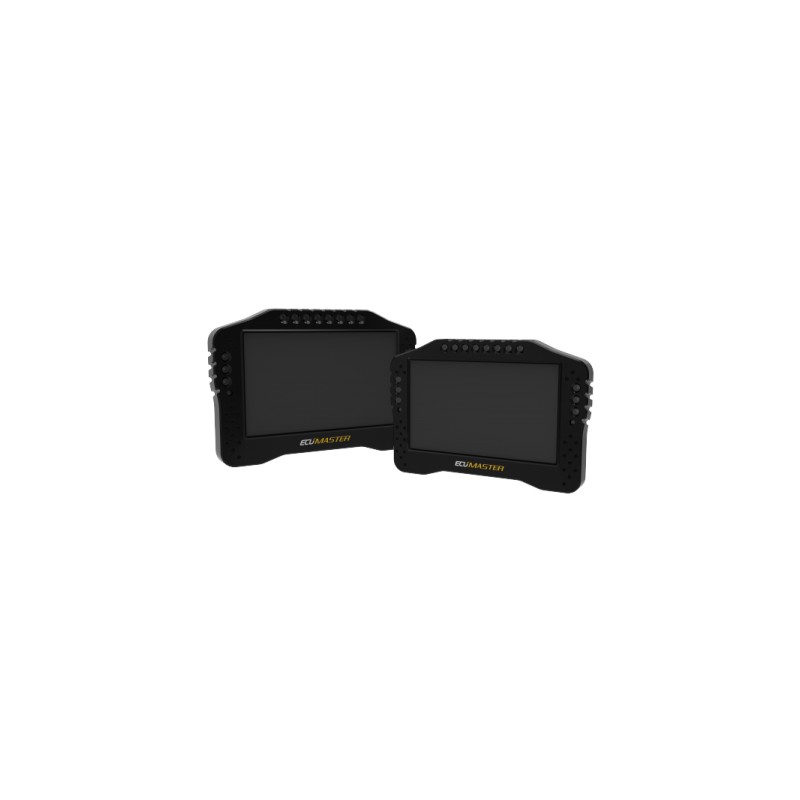

Unsere Advanced Display Units sind in 5 "und 7" Versionen erhältlich. Mit den hochauflösenden, gut sichtbaren und entspiegelten Bildschirmen garantieren sie perfekte Sicht auch bei ungünstigen Wetterbedingungen.

Der ADU wird mit mehreren vorkonfigurierten Seiten geliefert, die vom Endbenutzer angepasst werden können, um Daten anzuzeigen, die in jeder Rennphase erforderlich sind (z. B. Training, Qualifikation, Rennen, Fehlersuche usw.) und manuell oder automatisch geändert werden (basierend auf erweiterten Bedingungen) System). Jeder auf einer Seite angezeigte Kanal (Messgeräte, Symbole, Texte usw.) kann einfach mit benutzerfreundlicher, Windows-basierter Software geändert werden. Unser umfassendes Overlay-System ermöglicht eine mehrseitige Anzeige wichtiger Daten (z. B. niedriger Öldruck, beste Runde usw.) unabhängig von der angezeigten Seite.

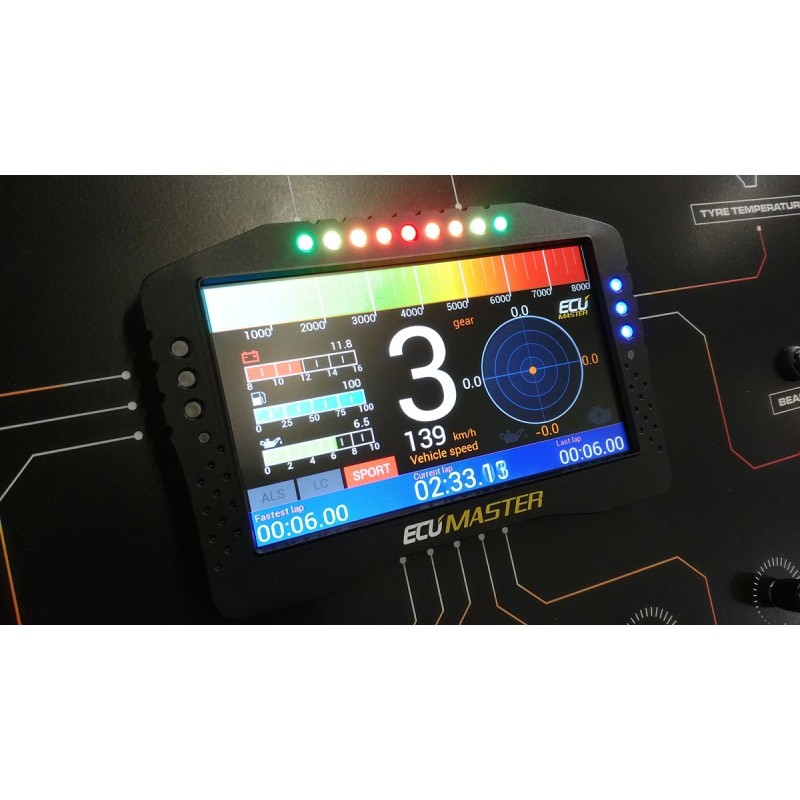

Die ADU sind außerdem mit 15 ultrahellen RGB-LED-Dioden ausgestattet, die als fortschrittliche, gangabhängige Schaltleuchte verwendet werden können und durch anwenderdefinierte Logik (z. B. Alarme, niedriger Kraftstoffstand usw.) modifiziert werden können.

Mit IR-Beacons oder einem GPS-System verwandelt sich das Armaturenbrett in einen leistungsstarken Laptimer mit prädiktiver Timing-Funktion. Fortgeschrittene prädiktive Rundenzeiten, die auf der besten Referenzrunde für die automatische Aktualisierung basieren, sind ein Merkmal des Qualifikationsmodus, der durch Auswahl der Qualifikationsseite aktiviert werden kann.
Lebensdauer-Kraftstoffverbrauchsberechnungen sind ebenfalls Teil des Pakets. Durch diese Funktionalität ist es möglich, den im Kraftstofftank verbleibenden Kraftstoff mit hoher Genauigkeit zu berechnen (vorausgesetzt, die ECU kann momentane Kraftstoffverbrauchsdaten senden). Dies ist ein Muss für jeden Ausdauerläufer.

Benutzer konfigurierbare Timer können für zusätzliche Funktionen wie zB Pit Stop Timer etc. angepasst werden
Die ADU unterstützt auch Wärmebildkameras zur Überwachung von Bremsscheiben und Reifentemperaturen (bis zu 16 Punkte pro Reifen).

Die Kommunikation mit anderen Geräten im Fahrzeug erfolgt über zwei eingebaute, unabhängige CAN-BUS-Kommunikationsanschlüsse. Vollständig vom Benutzer konfigurierbare CAN-Streams zusammen mit vorkonfigurierten Kommunikationsvorlagen ermöglichen es Ihnen, unsere Hardware an nahezu jedes Motormanagementsystem anzuschließen.

Um sicherzustellen, dass alle Funktionen nahtlos zusammenarbeiten, basiert unser Gerät auf einem 32-Bit-Automotive-Controller, gepaart mit einem hochmodernen Grafikprozessor. Eine solche Kombination bietet die perfekte Arbeitsumgebung für jeden Engineer oder Treiber und garantiert geglättete, hochwertige Grafiken mit 50 Bildern pro Sekunde.
Zur weiteren Datenanalyse können Datenkanäle auf einem USB-Flash-Laufwerk mit einer Frequenz von bis zu 500 Hz aufgezeichnet werden.
All diese "Must Have" -Features .... und mehr sind in einem robusten, speziell CNC-gefrästen, schwarz eloxierten Gehäuse untergebracht.
